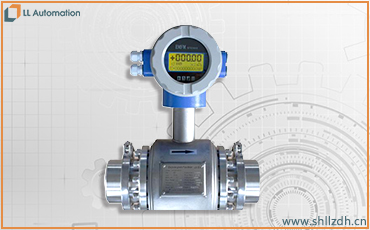

LL卫生型电磁流量计
LL卫生型电磁流量计是为了符合食品行业对食品卫生要求而将传统法兰连接的管道式电磁流量计采用了卫生型的衬里材料和卡箍连接加工工艺，符合食品行业的卫生要求，同时卫生型电磁流量计采用了不锈钢外壳及不锈钢卡箍连接，方便电磁流量计的拆卸、清洗，使电磁流量计在使用过程中介质不易被污染，且能避免测量流体残余物在测量管中的堆积，可较广应用于矿泉水、酱油、果酱、啤酒、果汁、米酒、牛奶等食品的生产制造过程及卫生、化工等领域。
二、电磁流量计产品特点
全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：1
较低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
采用16位嵌入式微处理器，运算速度快,精度高，可编程频率低频矩形波励磁，增强了流量测量的稳定性，功耗低。
采用SMD器件和表面贴装（SMT）设计，电路可靠性高。
管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
在现场可根据用户实际需要在线修改量程。
测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
具有RS485、RS232、Hart和Modbus等数字通讯信号输出。（选配）
具有自检与自论断功能。
小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制（选配）
内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量，内部设有不掉电设计，可记录16次掉电时间。（选配）
红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能（选配）
三、技术参数
1、口径：DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
2、精度：0.5级；1.0级
3、被测介质温度：T＜120℃
4、环境温度：-20~+45℃
5、相对湿度：5%~95%
6、额定压力：PN1.0
7、流速范围：0.3~12m/s
8、电导率：＞5μs/cm
9、电极：316L
10、内衬：PTFE
11、本体材质：不锈钢
12、供电电源：AC220V±10%?50Hz±5%；DC24V
13、输出信号：4~20mA；RS232 RS485；HART协议；脉冲输出
14、防护等级：IP65
15、隔爆等级：EXdiiBT4~6??EXdiiCT4~6
16、产品分类：管道一体式；管道分体式
四、口径与流量范围
| 口径 （mm） |
流量范围 （m3/h） |
卡盘尺寸 （mm） |
口径 （mm） |
流量范围 （m3/h） |
卡盘尺寸 （mm） |
|
DN15 |
0.4~6 |
50.5 |
DN50 |
4~60 |
77.5 |
|
DN20 |
0.6~12 |
50.5 |
DN65 |
6~120 |
91 |
|
DN25 |
1.0~16 |
50.5 |
DN80 |
10~160 |
119 |
|
DN32 |
1.6~25 |
50.5 |
DN100 |
16~250 |
145 |
|
DN40 |
2.5~40 |
64 |
|
|
|
